經過層層對比篩選，張家口蝶戀花高塔光影秀設計方最終采用20臺高亮工程投影機，其中包括12臺DLP技術NEC

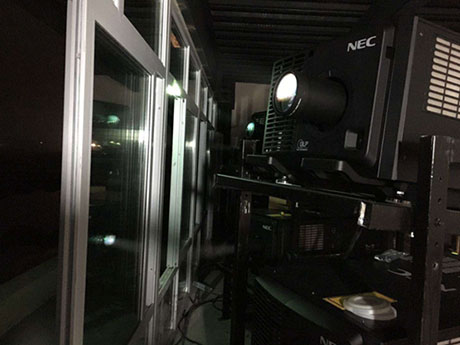

40000流明PH3501QL+雙色激光工程投影機。投影機設備間位于看臺第6層，每

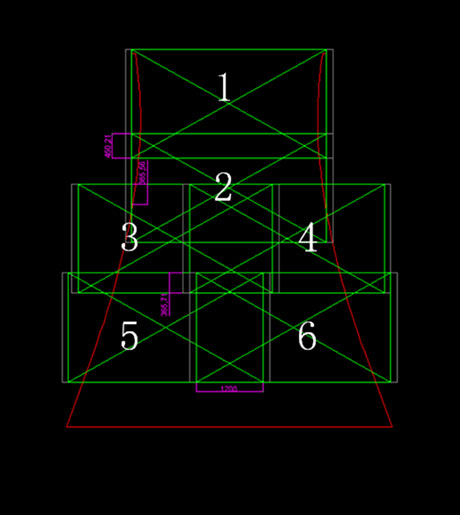

6臺PH3501QL+一組，以融合的方式分別投射左右兩座高塔，投影面積達到15000平米，總亮度輸出達到24萬流明，實現8K級別畫面分辨率。
除了超高亮度，NEC

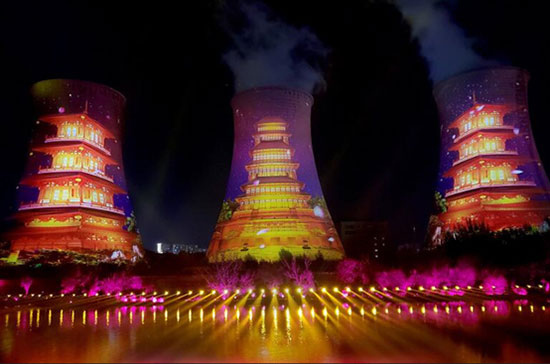

PH3501QL+還配備了7.8:1投射比的鏡頭來應付230米的超遠投射距離，1.6倍的變焦能力使投影安裝范圍十分靈活。同時，投影配備恒定F2.5光圈變焦鏡頭，遠距離投影亮度幾乎無損失，使得兩座高塔在不一樣的距離范圍內所投射畫面的亮度保持一致。夜晚，高塔仿佛有了生命，時而有游龍?jiān)谄溟g穿梭，綻放出耀眼光芒，時而穿越回古代，搖變神秘寺院。臺上的觀眾被這一幕幕景象震撼，置身故事之中。
由于塔面不規則，投射距離遠，畫面調整難度極高。實施過程中，PH3501QL+出色的調校能力為施工方提供了諸多便捷，保證項目順利實施�；⌒伪砻媸钦麄�(gè)項目的難點，這種不規則的表面對投影處理圖像變形能力要求極高，稍有差錯便可能導致畫面畸形，影響觀賞性。PH3501QL+
自帶的GCT幾何校正功能極大地輔助了投射圖像變形調整。
運行方面，PH3501QL+采用全新CCT
內循環散熱系統，光引擎區域和激光光源區域都采用獨立內循環系統，與其他區域隔離，通過熱交換實現內循環空氣的降溫，保證了光學部分的密閉結構。既有效防止灰塵進入，又提高了散熱效率，大幅延長光引擎壽命，進一步保證了畫質表現力和產品穩定性。二代CCT
散熱系統增加了雙液冷技術，進一步提升散熱效率，將該系列投影機的散熱性能提升至新的高度。雙色激光光源使投影在20000小時內亮度衰減極少，多年后項目還能保持畫面亮度。 |
|

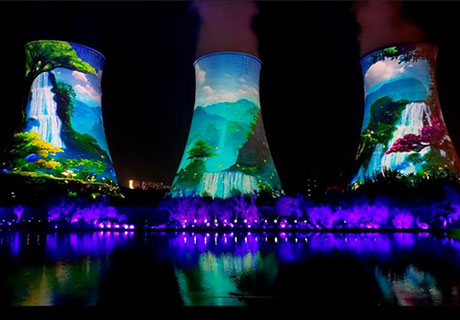

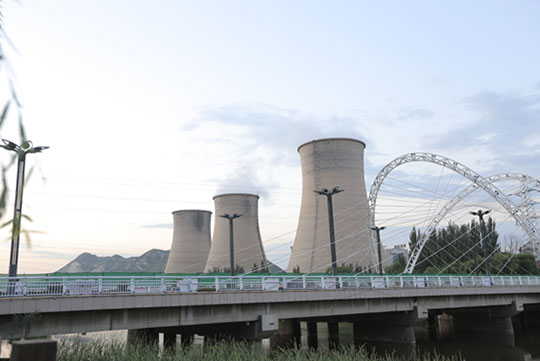

3座高塔的投射距離差別大，其中兩座側塔的投射距離達到210-230米，同時要保證每座高塔顯示相同質量畫面，給項目實施帶來很大難度。6臺DLP技術NEC
PH3501QL+
40000流明的亮度使每臺投影實現在210-230米的投射距離向塔表面投射40米寬、20米高的畫面，投影面積已經超過塔體的顯示面積。超高的亮度使長距離亮度的衰減與環境光干擾后，仍然能在高塔表面呈現明亮的畫面。
據悉，優秀的色彩表現也是NEC入選本項目的重要原因之一，由于項目屬性，需要多種色彩表現不同場景，帶來賞心悅目的視覺體驗。畫質方面，PH3501QL+雙色激光設計，實現了超越DCI
的寬廣色域，達到REC.709色域1.5倍的覆蓋率，實現了超越影院級的出眾色彩表現，寬廣色域甚至超出了設計方的需求。同時，萬分位級坐標色彩調校技術，保證雙塔畫面色彩一致。隨著之后片源升級，PH3501QL+仍可持續提供顏色匹配，完美還原色彩。
分辨率及清晰度與色彩同等重要。演出中，不同的章節采用不同的動態背景，只有這樣才能讓高塔變“活”，增加觀賞性。PH3501QL+采用NEC
自主技術的10 位視頻處理芯片NV1301 為核心的CQP 圖像處理器，能帶來 4K×2K 超高清處理能力，4K
60Hz
高幀率運動圖像，在圖像降噪、動態插幀、圖像縮放有極佳表現。高分辨率與高幀率讓運動的畫面在如此大的塔面上也能夠栩栩如生。 |
