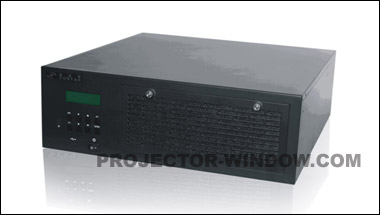

中光學圖像處理器是一款純硬件的專業化的圖像處理設備，能夠?qū)⒍鄠�動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。專為要求高質量顯示多個視頻畫面的場合設計，為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的解決方案。
|
 |
產品特點
>>
純硬件構架：拼接控制器為純硬件構架，無CPU、硬盤、內存等常規計算機配件。它本身不是一臺計算機而是一臺專業的圖像處理設備，不需要操作系統支持，上電即可工作，開機時間少于5秒，
可365×24小時持續無故障工作。
>> 聚焦放大功能
：拼接控制器提供聚焦放大功能，用戶還可以在每幅圖像內進行局部定位和變焦處理。每路輸入信號都可以平穩地進行局部定位和變焦處理來突出要引起注意的特定區域。圖像中的每個細節可以高速的捕捉和放大，特別適合移動圖像的瀏覽和抓取。
>> 隨意漫游、疊加、跨屏功能：拼接處理器可根據要求任意完成隨意漫游、疊加、跨屏功能，操作靈活簡單。
>> 視頻倍線優化處理：拼接控制器采用了世界上最優秀的視頻信號優化解決方案，同時在內部分配了足夠的資源對輸入VIDEO
信號進行運動補償、數字降躁等一系列復雜處理，能保證對所有視頻實時處理，保證畫面流暢。
>> 輸入信號并行處理：拼接控制器基于自定義的高性能體系結構，
采用先進的高速數字信號多總線并行處理機制，對于輸入的每一路信號輸入都分配獨立的處理模塊和數據總線，所有模塊并行工作，系統對每個通道的處理速度是固定的，處理速度與通道數的多少無關，因此可實時處理多個VIDEO、
VGA或DVI信號�？杀ＷC在任何條件下實時顯示所有輸入信號，而不會丟失任何幀。
>> 靈活的組合方式：拼接控制器提供靈活的插卡擴展結構，可以根據客戶工程的要求定制設備。輸入卡有多種輸入格式可以選擇，包括VIDEO,VGA,DVI-I及DVI-D格式。輸出卡提供DVI-I的輸出格式，可以同時輸出DVI-D信號和VGA信號，控制卡可以選擇RS232控制卡、TCP/IP控制卡。系統自動識別不同種類的卡，不需要人工干預。
>> 靈活多樣的控制方式 ：拼接控制器支持紅外、按鍵、RS232
串口、無線彩色觸摸屏控制及TCP/IP控制。隨機附帶的窗口控制軟件,提供了全面的實時控制功能，所有參數都可通過軟件設置。特別是客戶可以選配我們公司任意一款無線彩色觸摸屏，不需要增加中控主機就可以通過無線彩色觸摸屏對拼接控制器進行相關功能的控制和調用。
技術參數
| 產品名稱 |
參數項目 |
圖像拼接處理器 |
| 產品型號 |
WG-EPT06
WG-EPG06 |
WG-EPA16
WG-EPT16
WG-EPG16 |
WG-EPT40
WG-EPG40 |
WG-EPT72
WG-EPG72 |
| 處理能力 |
等效總線帶寬 |
356GBPS |
| 等效高級緩存 |
4M |
| 等效處理速度 |
66.56GMIPS |
| 顯存 |
單輸出通道128M |
| 視頻輸入 |
信號類型 |
VGA/RGB、VIDEO 、DVI-D |
| 輸入阻抗 |
75Ω |
| 輸入通道數 |
6-12 |
16-32 |
40-82 |
72-144 |
| 視頻輸出 |
信號類型 |
VGA/RGB、DVI-D |
| 輸出阻抗 |
75Ω |
| 輸出分辨率 |
640x480~1920x1200 |
| 輸出通道數 |
1-4 |
6-16 |
16-40 |
40-72 |
| 視頻總數 |
輸入+輸出 |
≤12 |
≤32 |
≤82 |
≤144 |
| 控制端口 |
串行控制口 |
RS232，9針D插座 |
| 網絡接口 |
RJ45(可選) |
| 網絡數據速率 |
10/100Base-T |
| 網絡協議 |
TCP/IP，UDP |
| 紅外遙控 |
遙控板 |
| 面板控制 |
面板按鈕 |
| 程序控制 |
WG-EPSOFT |
| 視頻處理 |
行頻 |
50-60Hz |
| 功耗 |
200W |
| 常規其他 |
電源 |
100-240V AC，500W |
| 工作溫度 |
5~40℃ |
| 工作濕度 |
5~90℃無凝霜 |
| 無故障運行時間 |
30000小時 |
|
|
| |
