蘭州市作為西北重鎮，其政府會議室信息管理中心承擔著各類視頻會議保障、視頻決策指揮、監控圖像傳輸匯聚以及各類突發事件處置現場視頻調度等重要職責和任務。

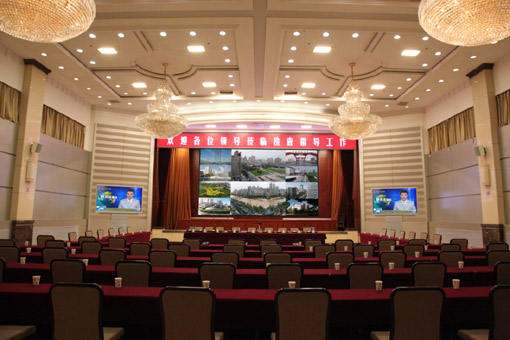

主會議室主席臺背景大屏幕
隨著現代通信技術和政府圖像業務的迅猛發展， 政府視頻系統對各類視頻資源及系統接入的需求量越來越大，
現有視音頻交換矩陣的輸入/輸出端口已經基本被占用， 在出現緊急狀況需要接入新的信號源時，
只能臨時對矩陣端口和系統進行調整， 這嚴重影響了系統的穩定性和可靠性。同時，視頻圖像信息正逐步升級至高清
FHD甚至超高清 UHD
分辨率，越來越多的信號源需要匯接到市政府圖像控制中心，而現有矩陣由于采購時間較早，采用的是標清制式，無法接入高清信號，全市各類高清圖像資源的整合應用面臨困難。在此背景下，蘭州市政府各個會議室系統急需對現有圖像視音頻通信矩陣進行改造，以滿足當前實際工作的需求。
項目設計面臨的挑戰
首先，該改造項目所涉及的設備眾多，既要考慮和原有系統的無縫對接，又要考慮未來的擴容及信號格式升級需求。信號類型格式復雜，包含VGA、YUV、SDI、HD-SDI、CVBS、HDMI、DVI
、DP等多種接口，既有模擬標清和高清，又有數字標清和高清， 還要滿足未來3到5 年向 4K
及更高解析度發展的需求。
其次，
對信號輸入/輸出容量需求大，初步統計就有100多路的各種信號源和100多路的顯示終端。而現有的機房空間狹小，無法容納更多機柜。
狹小安裝空間、功耗和散熱、環境通風以及系統的穩定性，各項性能和制約因素及一系列挑戰擺在設計師面前。
再者，本次需要改造的會議室數量有9個，
且均被列為省會城市一級指揮、應急中心，因此對會議系統的穩定性和可靠性的要求是重中之重，設備選型壓力非比尋常。
Extron
作為專業視音頻行業的領導廠商，我們一直致力于開發引領行業的尖端科技，優秀的工程技術團隊是我們成為視音頻技術領導者的關鍵所在。我們還投入巨資建造世界頂級測試實驗室，配備眾多工程和測試設備。巨大的工程資源使我們能夠開發和部署核心技術，以提高視音頻系統的性能、效率和可靠性。
Extron
擁有自主研發的核心技術，可以完全掌控產品在現實中的應用。我們根據用戶的反饋不斷地完善產品的特性和功能。我們對產品核心技術的深刻理解也使我們能夠提供最高水平的支持服務，以滿足不斷發展的信號和顯示技術之間的互操作性挑戰。
牽手 Extron 光纖解決方案
聆聽用戶的需求，現場考察了安裝及改造環境，Extron
工程師配合設計施工方，基于以及上述潛在面臨的問題及風險，本著立足當前、兼顧長遠、逐步過渡的原則，我們設計了

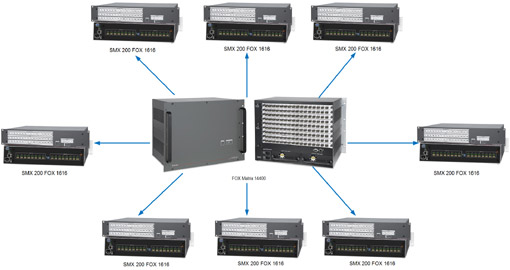

1套核心光纖矩陣加 8 套小型光纖矩陣這一集中管理分布應用的方案。
主會議室作為最核心、最重要的部分，縱向上接國家政府機關，下連各個區縣政府機關；橫向連接市委、各個市政府廳局機關以及市公安、消防等市政府各類應急通信保障系統，以及市政府各個大樓。因此，我們配備了FOX
Matrix 14400 光纖矩陣。在其他8個分布式會議室，配備了 SMX
200光纖矩陣。8個分布式會議室可與主會議室互聯互通，并可通過主會議室實現會議室間的信號互聯互通。通過布設的光纖直接對接，從而省去了眾多轉換及光纖設備，極具成本效益。
這樣在滿足當前應用需求的同時，也使得蘭州市政府視頻系統逐步向高清化過渡，以滿足未來長遠發展的需要。
另一方面，對接入設備和圖像信號源進行重新規劃和調整，定制開發矩陣交換調度控制系統，
可實現對各類信號源的集中管理調度。
給用戶帶來的便利
穩定可靠的性能表現
采用高效能設計，運行功率極低，可節省運營成本并延長使用壽命，并具有高可靠性
通過高效能設計以及對高品質、長壽命電子組件的仔細挑選，Extron滿載的FOX
Matrix系列產品相比同類的光纖矩陣切換器所需的功率更少。低功耗意味著產生較少的熱量，這就降低了持有成本并增強了產品的穩定性和使用壽命。Extron
144x144滿載多模板卡光纖矩陣的功率僅為250W。每一個收發器加外置電源的功率僅7.2W。
國內眾多已成功實施的大型項目案例，以及來自用戶的高度贊譽，都是 Extron 的信心保證。FOX
Matrix 系列具有 Extron
矩陣切換器普遍具備的便于集成的特性，加上支持熱插拔的輸入/輸出板和風扇、實時系統監控以及冗余的可熱插拔電源，能為任何關鍵任務的應用環境提供高可靠性，以及企業范圍內的光纖視音頻和控制信號的切換。
增強的系統安全性
Extron 光纖矩陣切換器采用兩種方式確保敏感數據受到隔離和保護 -
優先級切換和安全分區。優先級切換可為每路輸入提供 1 到 6 安全等級，6
是最高級別。輸出只能與同一安全級別或更低級別的輸入連接，以防止敏感數據未經授權的訪問。安全分區功能可將矩陣切換器分割為更小的子切換器，從而將信號源和終端劃分到分區內。信號源只能路由到同一分區內的終端。安全分區功能非常適用于將安全和非保密數據進行分離。
兼容各種視音頻信號格式
Extron 光纖系統作為業界最完整的視音頻光纖系統，可對 DisplayPort、HDMI、
DVI-D、3G-SDI、RGB、高清分量視頻和標清視頻進行高速、全數字 切換。
靈活的輸入輸出系統配置
Extron FOX
矩陣切換器采用模塊化設計，輸入/輸出尺寸從16x16可擴展到144x144。靈活的輸入輸出配置，方便了用戶后續的升級。這些輸入輸出板卡都支持熱插拔，大大方便了系統維護的成本。而且，同一個光纖矩陣內可同時插入多模和單模輸入/輸出板，多模和單模板卡之間信號可以實現任意互切。為各種距離的信號傳輸提供了完整的解決方案。
迷你型機箱設計
Extron FOX Matrix 14400矩陣切換器僅 8 U
標準機架安裝高度，是目前用戶沒有多余機架空間安裝的理想選擇。
滿足當前需求，適用于未來的系統構架

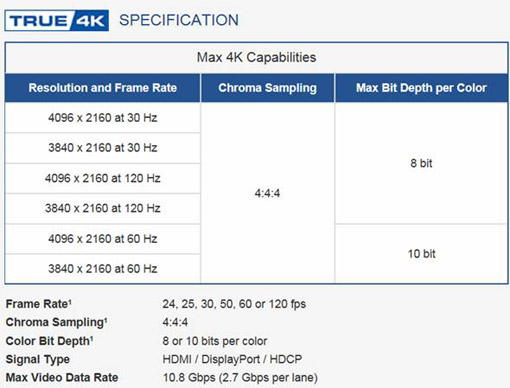

Extron FOX 矩陣切換器可接受并路由無損的 4K 視頻、多通道音頻和控制信號，以構建尺寸高達
1000x1000 及以上的 4K 分配系統。FOX II 4K 系列發送器和接收器能夠傳輸分辨率高達
4096x2160/30 Hz、帶 4:4:4 色彩空間的 4K 視頻圖像。這就意味著現有的 FOX
系統能輕松地升級到支持 4K 分辨率，且無需額外的布線、硬件、軟件或固件升級，可完美地過渡至支持 4K
視頻。
業界最完整的光纖視音頻解決方案
Extron
光纖矩陣切換器和其它發送器、接收器、切換器和分配放大器組成了業界最強大最完整的光纖視音頻解決方案，用于處理最具挑戰性的、帶有大量輸入和輸出的視音頻系統設計。Extron
FOX系列產品為集成商和系統設計師提供了業界所能提供的最完備的光纖產品。
“
非常感謝Extron對這個項目的大力支持，項目如期施工并順利調試完畢，用戶對這個項目很滿意，這再次證明
Extron產品是業界最穩定，最卓越的，選擇Extron光纖系統是正確的�！痹擁椖康墓こ探�(jīng)理談到。
本項目已于2016年9月順利竣工驗收。施工期間， Extron
派遣資深技術工程師現場協助調試，以保證施工過程中一切順利。如今，整套系統已經良好運行3個月，集成商和用戶對此都很滿意。
主會議室后方大屏幕
Extron專業的技術服務團隊為本地化的運營提供強有力的服務支持。在EXTRON中國上海公司總部，我們不僅設有專業的工程師實驗室，用于模擬客戶的各種應用需求，驗證系統的可行性并針對系統可能出現的問題做出分析報告，確保項目的順利實施；還設有產品維修中心，為客戶提供3個工作日內在國內完成維修的服務承諾，可以完全免除客戶對產品維修時間過長的顧慮。作為視音頻行業的領導者，EXTRON在世界各地均設有專業的技術培訓中心，旨在與合作伙伴和用戶交流分享最新的視音頻技術及EXTRON的視音頻行業解決方案。對于國內的用戶，目前可在上海、北京兩地體驗EXTRON專業的培訓服務。EXTRON還在廣州、成都、武漢、沈陽、西安、南京等地設立分支機構全權負責EXTRON產品在中國的售前、售中及售后服務，此外我們的S3服務熱線4000.Extron
(4000. 398766) ，也可為客戶解答各類產品和技術問題，為客戶提供及時、可靠的服務支持。
正如用戶所言：“我們不僅要考慮技術前瞻性，更需要穩定可靠、易于使用以及較低的總體擁有成本。另外，售后技術服務是否有保障也是不可或缺的要素。”Extron正是依托于本地化運營的強有力的支持團隊和巨大的倉儲平臺，本著一切以客戶的需求為導向的原則，力求把好的產品和解決方案提供給客戶，讓客戶獲得最大的滿意度就是Extron追求的終極目標。
|
