[投影之窗報道]
G20杭州峰會，世界聚焦中國。創新、發展與未來，是一個永恒的話題。Extron
作為專業視音頻行業的領導廠商，創新與發展同樣是Extron制勝當下與未來的法寶。
Extron 一直致力于引領行業的尖端科技開發，其技術創新也已獲得 100
多項專利。優秀的工程技術團隊是Extron成為視音頻技術領導者的關鍵所在。
Extron曾多次為G8/G20
等眾多國際性會議的視音頻系統保駕護航。這次也毫不例外，在杭州國際博覽中心的主會場和午宴廳，采用了
Extron 久經考驗的光纖解決方案。Extron
光纖解決方案作為當前行業內最可靠的視音頻系統，已成功服務于國防、公安、政府、電力、銀行、醫療、大學等眾多領域。
本次 G20

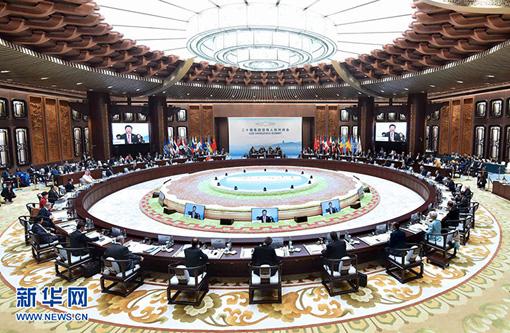

峰會主會場和午宴廳的設計可謂充滿創新活力又不失江南韻味，一經亮相便立刻吸引了全世界的目光，相關報道在隨后的幾天里迅速占領世界各個主要媒體的重要位置，成為此次峰會的一大亮點。其巧妙的創新設計將視音頻系統完美融入“水墨中國”理念，實現了功能與視覺藝術的完美統一。
圍繞著會場中心花卉的多塊顯示屏及會場周邊的顯示系統看似簡單，實則蘊含了設計師們的慎密思考和智慧設計。Extron
5000余款產品系列，為設計師多元化的設計提供了豐富的可行性。
設計的挑戰
視音頻信號傳輸與分配系統在整體系統中，貌似簡單，實則玄妙。在普通的應用中，用戶對系統安全、穩定、可靠性及冗余應急預案的考慮可能不是特別注重，但是在這種國際大型會議場合，確保視音頻系統傳輸和分配的萬無一失，的確是對系統設計的一種重要考驗。如何選擇合適的產品、優化的系統設計、最佳的信號路由、冗余的備份系統以及最佳的性價比都彰顯著設計師的智慧。
30 多年來，Extron
一直是高科技電子制造業的公認領導者。致力于提供卓越的產品和支持服務，并斥巨資建造世界一流的工程和生產設施，力求超越客戶的期望。Extron
的內部認證實驗室在業界久負盛名，Extron的要求符合甚至超出了世界各地的全球公認標準。這些足以確保每一款產品都具有一流的性能、高效節能和出色的可靠性。同時，Extron
在全球遍布各地的辦事機構，無論置身何處，都能竭誠為用戶提供一流的服務。很榮幸，Extron
解決方案又為此次 G20 杭州峰會保駕護航。請與Extron一起揭秘G20
杭州峰會穩定可靠的視音頻信號傳輸和分配系統，一睹其真正的風采！
|
設計的亮點
以本項目中的最簡單的信號源到矩陣的信號傳輸鏈路設計為例；信號源端，帶 HD-SDI
環出的Extron FOX 3G HD-SDI
將攝像機信號通過光纖無壓縮的實時傳輸至機房的 Extron SMX 200 1616
3G HD-SDI 矩陣。環出的信號接入 HD-SDI 切換臺。HD-SDI
切換臺再輸出至Extron SMX 200 1616 3G HD-SDI
矩陣。在滿足多功能應用的同時也滿足了信號的冗余備份需求。 |
|
 |

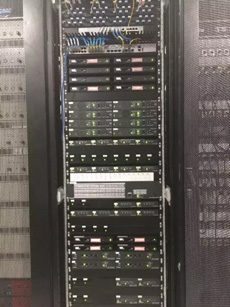

機房 3 重信號矩陣切換冗余系統，確保信號鏈路更加萬無一失：
>> 主要信號鏈路為Extron SMX 200 1616 3G
HD-SDI 矩陣系統；
>> 備份信號鏈路為Extron FOX Matrix 14400
模塊化光纖矩陣系統；
>> 冗余信號鏈路為基于網絡的某品牌編解碼系統。
在每一塊顯示屏背后，均由這3 重信號冗余系統提供穩定可靠的保證。
帶信號自動切換功能的Extron SW4 3G HD-SDI
將對信號進行切換控制。綜合考慮信號傳輸?shù)膶崟r性、實際效果和可靠性，至顯示屏的現場的輸入信號依照優先級被分別定義和分類為：
>> 主要輸入：來自Extron SMX 200 1616 3G HD-SDI 矩陣系統；
>> 備份輸入：來自Extron FOX Matrix 14400
模塊化光纖矩陣系統；
>> 冗余輸入：來自網絡編解碼器。
這就意味著當作為主用的Extron SMX 200
光纖矩陣系統發生故障時，信號鏈路將自動切換至作為備用的Extron FOX Matrix
光纖矩陣系統，當主、備 SMX 200 和FOX Matrix
系統同時出現故障時，最后才切換至作為冗余使用的網絡編解碼系統。
 |
|
Extron光纖系統為音頻、控制和視頻信號的路由提供了高速數字傳輸路由能力，滿足對高分辨率、格式多樣的信號進行像素對像素的高質量傳輸?shù)男枨蟆＿@一級別的性能可以保證與最高質量的信號源分辨率相兼容，且能保證信號間的兼容性。
通過這一系列解讀，看似普通的設計，實則是設計師的良苦用心；
看似繁雜的系統設計，實則深蘊設計智慧，也體現了設計師對產品的深度掌握。正所謂揭開層層面紗，終見巍巍泰山。 |

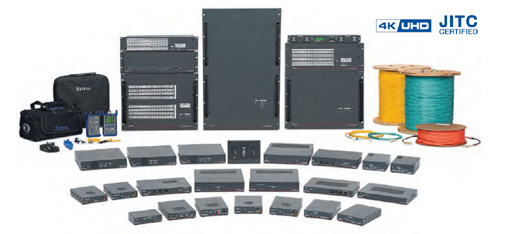

業界最完整的光纖視音頻解決方案
Extron
光纖矩陣切換器和其它發送器、接收器、切換器和分配放大器組成了業界最強大最完整的光纖視音頻解決方案，用于處理最具挑戰性的、帶有大量輸入和輸出的視音頻系統設計。Extron
FOX系列產品為集成商和系統設計師提供了業界所能提供的最完備的光纖產品。
增強系統安全性的設計
Extron 光纖矩陣切換器采用兩種方式確保敏感數據受到隔離和保護 -
優先級切換和安全分區。優先級切換可為每路輸入提供 1 到 6 安全等級，6
是最高級別。輸出只能與同一安全級別或更低級別的輸入連接，以防止敏感數據未經授權的訪問。安全分區功能可將矩陣切換器分割為更小的子切換器，從而將信號源和終端劃分到分區內。信號源只能路由到同一分區內的終端。安全分區功能非常適用于將安全和非保密數據進行分離。
靈活的輸入/輸出配置
Extron光纖矩陣采用多板卡插槽的熱插拔模塊化設計，可根據客戶的需求配置成8x8至320x320。Extron光纖系統使用LC型光纖連接器，其每一個小型可插拔光纖模塊均支持熱插拔，提供單模和多模兩種規格供選擇，且單模和多模型號可混合使用，以支持中等距離
（多模光纖高達2公里） 和超遠距離 （單模光纖高達30公里）的傳輸。
采用高效能設計，運行功率極低，可節省運營成本并延長使用壽命，并具有高可靠性通過高效能設計以及對高品質、長壽命電子組件的仔細挑選，Extron滿載的FOX
Matrix系列產品相比同類的光纖矩陣切換器所需的功率更少。低功耗意味著產生較少的熱量，這就降低了持有成本并增強了產品的穩定性和使用壽命。Extron
144x144滿載多模板卡光纖矩陣的功率僅為250W。每一個收發器加外置電源的功率僅7.2W。
“在眾多的可選產品解決方案上，Extron的光纖系統解決方案最讓我們放心。其國內的眾多成功案例以及100%
的可靠穩定性，是我們在這一重大活動上的首選。其 SDI
光纖收發器，同一個設備即可當發送器使用亦可作為接收器使用，方便靈活、通用的特性，加上其環出功能、雙路輸出功能為系統設計帶來無限想象空間。我們正是利用了這一特性，設計出具有多重信號保障的冗余信號路由系統。其切換器帶優先級的自動切換功能，為確保顯示終端信號顯示提供無人工干預的自動化操作。每一個收發器都那么精致小巧，大大節省了安裝空間”此項目的項目設計師談到“
和 Extron 有多年的合作基礎，其信心保證的可靠性能和優異的圖像品質，無疑是大型重大項目的首選�！�
Extron專業的技術服務團隊為本地化的運營提供強有力的服務支持。在EXTRON中國上海公司總部，不僅設有專業的工程師實驗室，用于模擬客戶的各種應用需求，驗證系統的可行性并針對系統可能出現的問題做出分析報告，確保項目的順利實施；還設有產品維修中心，為客戶提供3個工作日內在國內完成維修的服務承諾，可以完全免除客戶對產品維修時間過長的顧慮。作為視音頻行業的領導者，EXTRON在世界各地均設有專業的技術培訓中心，旨在與合作伙伴和用戶交流分享最新的視音頻技術及EXTRON的視音頻行業解決方案。對于國內的用戶，目前可在上海、北京兩地體驗EXTRON專業的培訓服務。EXTRON還在廣州、成都、武漢、沈陽、西安、南京等地設立分支機構全權負責EXTRON產品在中國的售前、售中及售后服務，此外EXTRON的S3服務熱線4000.Extron
(4000. 398766) ，也可為客戶解答各類產品和技術問題，為客戶提供及時、可靠的服務支持。
正如用戶所言：“我們不僅要考慮技術前瞻性，更需要穩定可靠、易于使用以及較低的總體擁有成本。另外，售后技術服務是否有保障也是不可或缺的要素�！盓xtron正是依托于本地化運營的強有力的支持團隊和巨大的倉儲平臺，本著一切以客戶的需求為導向的原則，力求把好的產品和解決方案提供給客戶，讓客戶獲得最大的滿意度就是Extron追求的終極目標。
|
